Şematik, sembolleri kullanarak bir şeyi basit bir şekilde gösteren bir resim olarak tanımlanır. bir şematik diyagram soyut, genellikle standartlaştırılmış semboller ve çizgiler kullanan bir işlemin, cihazın veya başka bir nesnenin bileşenlerini temsil eden bir resimdir. Şematik diyagramlar bir sistemin sadece önemli bileşenlerini gösterir, ancak diyagramdaki bazı ayrıntılar da sistemin anlaşılmasını kolaylaştırmak için abartılıp tanıtılabilir.
Şematik diyagramlar, şemanın iletmesi amaçlanan bilgileri anlamak için gerekli olmayan ayrıntıları içermez. Örneğin, bir elektrik devresini gösteren şematik bir diyagramda, kabloların ve bileşenlerin birbirine nasıl bağlandığını görebilirsiniz, ancak devrenin kendisinin fotoğraflarını göremezsiniz.
Önemli Çıkarımlar: Şematik Diyagram
- bir şematik diyagram soyut, genellikle standartlaştırılmış semboller ve çizgiler kullanan bir işlemin, cihazın veya başka bir nesnenin bileşenlerini temsil eden bir resimdir.
- Şematik diyagramlar genellikle elektrik devreleri ile ilişkili olsa da, diğer endüstrilerde birçok örnek bulunabilir.
Şematik diyagramlar soyutlama seviyelerinde de farklılık gösterebilir. Genellikle sadece soyut sembollerden ve çizgilerden oluşmasına rağmen, bazı diyagramlar da yan şematik ve daha gerçekçi öğeler içerir. Bazı diyagramlar, bir işlemin standartlaştırılmamış birden çok öğe içermesi gibi sözcükler de içerebilir.

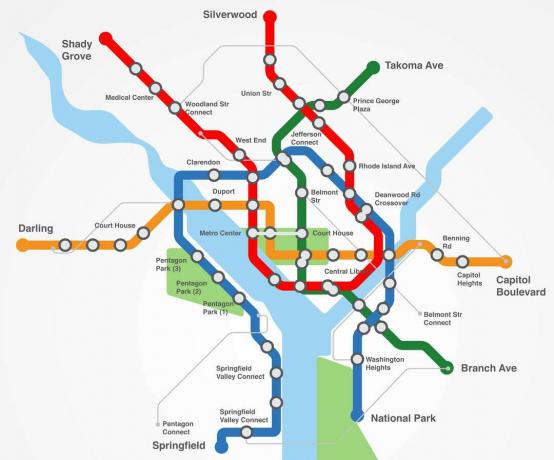

Daha basit olarak, şematik bir diyagram, önemli bilgileri iletmek için semboller ve çizgiler kullanan basitleştirilmiş bir çizimdir. Örneğin, metroya biniyorsanız, bir metro hattı boyunca tüm istasyonları gösteren bir “harita” görebilirsiniz, ancak bu harita yol boyunca geçebileceğiniz tüm yolları ve binaları göstermeyecektir. Bu durumda, tüm metro sistemi, farklı metro rotalarını gösteren farklı renkli çizgiler olarak temsil edilebilir ve noktalar çizgiler boyunca durakları gösterir.
Şematik diyagramlar en yaygın olarak elektronikle ilişkiliyse de, muhtemelen bir devre kablolaması yapmak zorunda olmasanız bile yukarıdaki metro örneği gibi birçok şema ile karşılaşmış olabilirsiniz. İşte işinizde veya çalışmalarınızda karşılaşabileceğiniz birçok şematik diyagramın bazı örnekleri.
Şematik Diyagramlara Örnekler
Elektronikte Şematik Diyagramlar

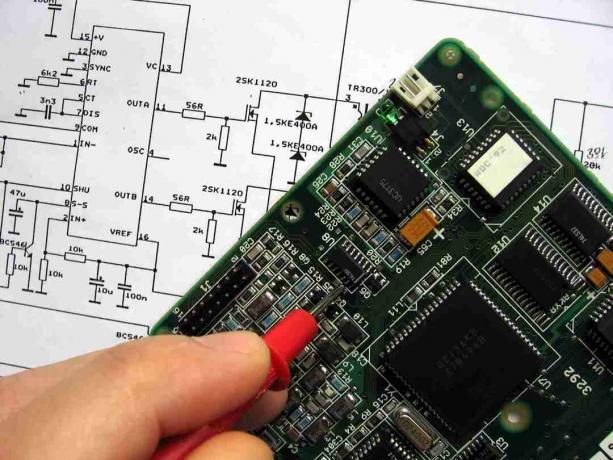

Şematik diyagramlar tipik olarak elektrik devreleri ile ilişkilidir. Olarak da adlandırılır bağlantı şemaları veya Devre diyagramları, bu diyagramlar bir devrenin farklı bileşenlerinin nasıl bağlandığını gösterir. Bu şemalarda, hatlar bağlantı tellerini temsil ederken, dirençler, lambalar ve anahtarlar gibi diğer öğeler de denilen standart sembollerle temsil edilir. elektriksel şematik semboller.
Elektronikte, şematik bir diyagrama sahip olmak, kullanıcının tüm devreyi inşa etmeden önce tasarlamasına yardımcı olabilir veya çalışmayı durduran bir elektronik ile ilgili sorunları giderebilir.
Şematik diyagramlar, elektronikin gerçek elektronikte kullanılan donanımı veya yazılımı detaylandırmadan genel işlevini açıklamak için de kullanılabilir. Örneğin, bir bilgisayarın bir ekrana yazdığınız sözcükleri nasıl yansıttığını açıklamak için şematik bir diyagram kullanabilirsiniz bilgilerin bastığınız tuşlardan bir kelime işlemci programına ve son olarak bilgisayara nasıl geçtiğini gösterir ekran.
İmalatta Şematik Diyagramlar
Şematik diyagramlar makineleri tasvir etmek için de kullanılabilir. Örneğin, bir ders kitabında bir araba motoru, farklı parçaların birbirine göre nasıl konumlandığını gösteren bir şekiller kümesi olarak gösterilebilir. bir şematik çizim aynı zamanda bir mühendis tarafından makineyi tasarlarken düzgün bir şekilde parçaların birlikte nasıl çalıştığını anlayın ve gerçek olanı oluşturmadan önce gerekli değişiklikleri yapın sistemi.
Kimyada Şematik Diyagramlar
Birçok kimyasal ürün genellikle işlemin farklı adımlarında birkaç farklı reaksiyon gerçekleştirilerek elde edilir. Kimyadaki şematik bir diyagram, bir kişinin gerçek ürünleri göstermeden nihai bir ürün elde etmek için gerçekleştirilen tüm reaksiyonları anlamasına yardımcı olabilir. Bu, örneğin, işlem boyunca kullanılan çeşitli elemanları ve koşulları gösteren kelimelerle, oklarla birbirine bağlanmış bir dizi kutu olarak tasvir edilebilir.
Makinelerde olduğu gibi, makineyi gerçekleştirmek için kullanılan aparatı tasvir etmek için şematik bir diyagram da kullanılabilir reaksiyonlar, özellikle tipik olarak reaksiyonlar için kullanılmıyorsa veya zaten biliniyor.
İşletmelerde Şematik Diyagramlar
Şematik diyagramlar, karmaşık bir iş modelinin ana bölümlerinin aktarılmasında ve hepsinin birlikte nasıl ilişkili olduklarının gösterilmesinde yardımcı olur. Örneğin, bir pazarlama planı strateji, hedefler ve bir eylem planı gibi birçok farklı unsurdan oluşabilir. Daha sonra, her bir kategorideki öğeler de dahil olmak üzere tüm bu unsurların, ana fikirleri açık ve özlü bir şekilde iletecek şekilde düzenlenmesine yardımcı olmak için şematik bir diyagram kullanılacaktır.
